基于特殊的内部MOSFET架构以及防倒充电路，CL4056不需要外接检测电阻和隔离二极管。当外部环境温度过高或者在大功率应用时，热反馈可以调节充电电流以降低芯片温度。充电电压固定在4.2V，而充电电流则可以通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值的1/10，芯片将终止充电循环。
CL4056还包括其他特性：电池温度监测，欠压锁定，自动再充电和两个状态引脚以显示充电和充电终止。
一、特性
◆可编程充电电流1000mA
◆无需外接MOSFET，检测电阻以及隔离二极管
◆用于单节锂电池、采用ESOP8封装的完整线性充电器
◆恒定电流/恒定电压操作，并具有可在无过热危险的情况
下实现充电速率最大化的热调节功能。
◆精度达到±1%的4.2V预充电电压
◆用于电池电量检测的充电电流监控器输出
◆自动再充电
◆充电状态双输出、无电池和故障状态显示
◆C/10充电终止
◆待机模式下的静态电流为35uA
◆2.9V涓流充电
◆电池温度监测
◆软启动限制浪涌电流
◆BAT输入防反接保护
◆可 0V 激活

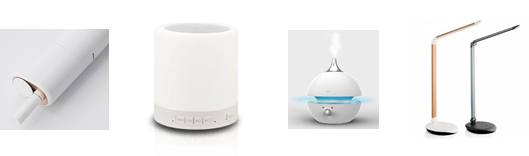

二、应用范围
◆移动电话,PDA
◆MP3,MP4播放器
◆充电器
◆数码相机
◆电子词典
◆蓝牙、GPS导航仪
◆便携式设备

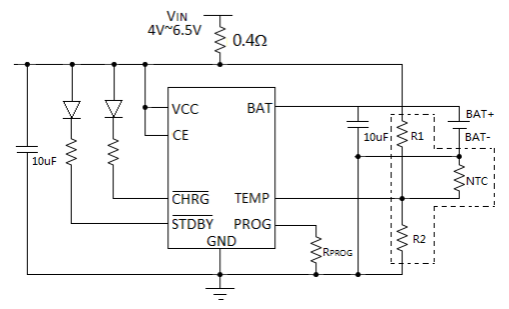

三、典型应用电路图
四、管脚分布
备注：其中，虚线框出R1/R2/NTC电阻部分为电池温度监测，可选。
也可TEMP脚直接接地，不监测电池温度。

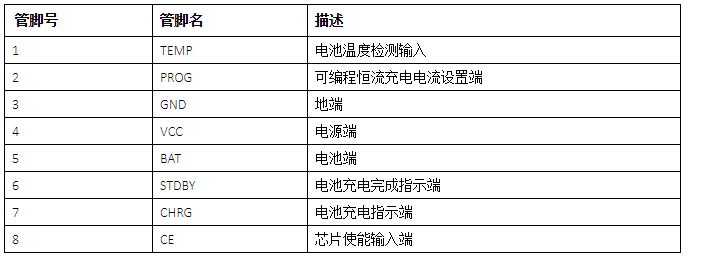

五、管脚描述

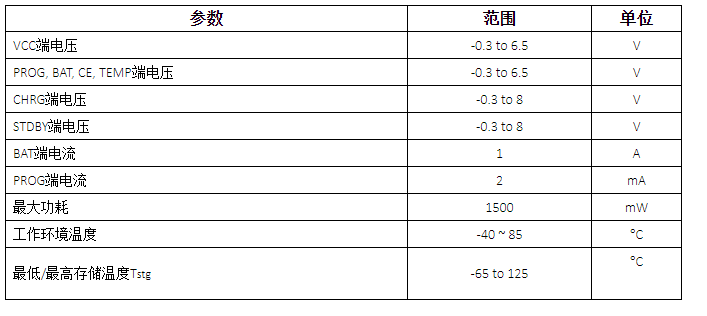

六、最大额定值
